سری 6900P هدف اصلی محبوب ترین سوئیچ فشار گیج کاملاً آلومینیومی با پورت پیستونی برای کاربردهای سیالات هیدرولیکی است. این با مقاومت بالا در برابر لرزش و ضربه با استفاده از فناوری فنر دیسک Dual Snap® با اطمینان از دقت و تکرارپذیری بالا طراحی شده است دارای قابلیت های فشار بیش از حد و اندازه نسبتاً کم حجم برای نصب راحت روی پنل ها. درجه بندی NEMA 4X و IP66 برای شرایط مرطوب مطلوب است. این تقاضای همه برنامه های تجاری ، صنعتی و غیره را برآورده می کند. برنامه های کاربردی برای این خانواده خاص شامل محیط های غیر خطرناک مانند:
• تولید برق
• ماشین ریلی
• مدیریت مایعات
• فرایند ساخت
• تاسیسات ، تصفیه آب و پسماند
• تصفیه و فرآوری شیمیایی
• وسایل نقلیه سنگین
• سیستم های ایمنی
اطلاعات تکمیلی
مصوبات زیست محیطی
IP65, IP66, NEMA 4, NEMA 4X, NEMA 7, NEMA 9, NEMA 13, NACE, RoHS
صنعت
صنعتی
ابزار
سوئیچ فشار
محیط
غیر خطرناک
تأییدیه های آژانس صدور گواهینامه
CSA, CE, CRN, CCC
رنج دمای کاری
از منفی 40 تا مثبت 186 درجه فارنهایت
اتصالات فرآیند/ اندازه اتصالات
Female 1/4" NPT, Female 7/16" UNF
متریال فرآیند اتصال
آلومینیوم
محفظه
آلومینیوم
اتصال برق
Male 1/2" NPT
نوع سوئیچ برق
SPDT
ولتاژ الکتریکی
0 to 250 VAC
درجه برق آمپر
0.5 to 11 A
برنامه جعبه تقسیم
141-18, 141-19, 141-20, 141-28
Set pointثابت یا قابل تنظیم
قابل تنظیم
پیش تنظیم
تنظیمات کارخانه ای / غیر کارخانه ای
برچسب گذاری
Mylar استنلس استیل
لوازم جانبی
منیفولد، کیت نصب
افزایش دامنه فشار
15 to 200 PSIG, 150 to 1600 PSIG, 500 to 3200 PSIG, 2000 to 6500 PSIG, 5000 to 11000 PSIG, 10000 to 16000 PSIG
کاهش دامنه فشار
1500 to 6000 PSIG, 330 to 3030 PSIG, 40 to 1490 PSIG, 4850 to 9500 PSIG, 5 to 190 PSIG, 7500 to 13500 PSIG
نوع فشار
گیج
رسانه
مبتنی بر روغن
رنج فشار افزایشی
3 – 180 PSI, 180.01 – 3400 PSI, 3400.01 – 16000 PSI
رنج فشار کاهشی
1.16 – 173 PSI, 173.01 – 3180 PSI, 3120.01 – 13500 PSI, 3180.01 – 13500 PSI
حداکثر فشار سیستم
2000, 3000, 5000, 10000, 14000, 17000
حداکثر فشار اثبات
3000, 5000, 7500, 13000, 20000, 25000
عایق بندی اتصال فرآیند
پیستون مهر و موم شده رینگ O
رینگ O
Buna N
Description

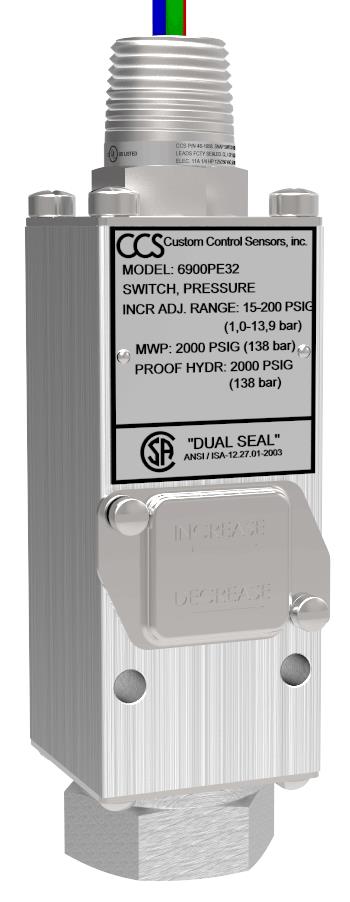

The general purpose 6900P Series is the most popular, all-around, all-aluminum gage pressure switch with a piston based port for hydraulic fluid applications. It is designed with high vibration and shock resistance utilizing Dual Snap® disc spring technology ensuring high accuracy and repeatability. It comes with high over-pressure capabilities and still relatively compact in size to conveniently mount on panels. NEMA 4X and IP66 rating is optimum for wet conditions. It meets the demand for all applications commercial, industrial and otherwise. Applications for this particular product family include nonhazardous environments such as:
• Power Generation
• Rail Car
• Fluid Management
• Manufacturing Process
• Utilities, Water Treatment and Waste
• Chemical Refining and Processing
• Heavy Vehicles
• Safety Systems
Additional informationEnvironmental Approvals
IP65, IP66, NEMA 4, NEMA 4X, NEMA 7, NEMA 9, NEMA 13, NACE, RoHS
Industry
Industrial
Instrumentation
Pressure Switch
Environment
Non-Hazardous
Certification Agency Approvals
CSA, CE, CRN, CCC
Operating Temperature Range
-40° to 186 °F
Process Connection Fitting Size
Female 1/4" NPT, Female 7/16" UNF
Process Connection Material
Aluminum
Housing Enclosure
Aluminum
Electrical Connection
Male 1/2" NPT
Electrical Switch Type
SPDT
Voltage Electrical Rating VAC
0 to 250 VAC
Amperes Electrical Rating
0.5 to 11 A
Junction box app
141-18, 141-19, 141-20, 141-28
Fixed or Adjustable Set Point
Adjustable
Presetting
Factory Set, Not Factory Set
Tagging
Mylar, Stainless Steel
Accessories
Manifold, Mounting Kit
Increasing Pressure Range
15 to 200 PSIG, 150 to 1600 PSIG, 500 to 3200 PSIG, 2000 to 6500 PSIG, 5000 to 11000 PSIG, 10000 to 16000 PSIG
Decreasing Pressure Range
1500 to 6000 PSIG, 330 to 3030 PSIG, 40 to 1490 PSIG, 4850 to 9500 PSIG, 5 to 190 PSIG, 7500 to 13500 PSIG
Pressure Type
Gage
Media
Oil Based
Increasing Pressure Ranges
3 – 180 PSI, 180.01 – 3400 PSI, 3400.01 – 16000 PSI
Decreasing Pressure Ranges
1.16 – 173 PSI, 173.01 – 3180 PSI, 3120.01 – 13500 PSI, 3180.01 – 13500 PSI
Maximum System Pressure
2000, 3000, 5000, 10000, 14000, 17000
Maximum Proof Pressure
3000, 5000, 7500, 13000, 20000, 25000
Process Connection Seal
O-Ring Sealed Piston
O-ring
Buna N
