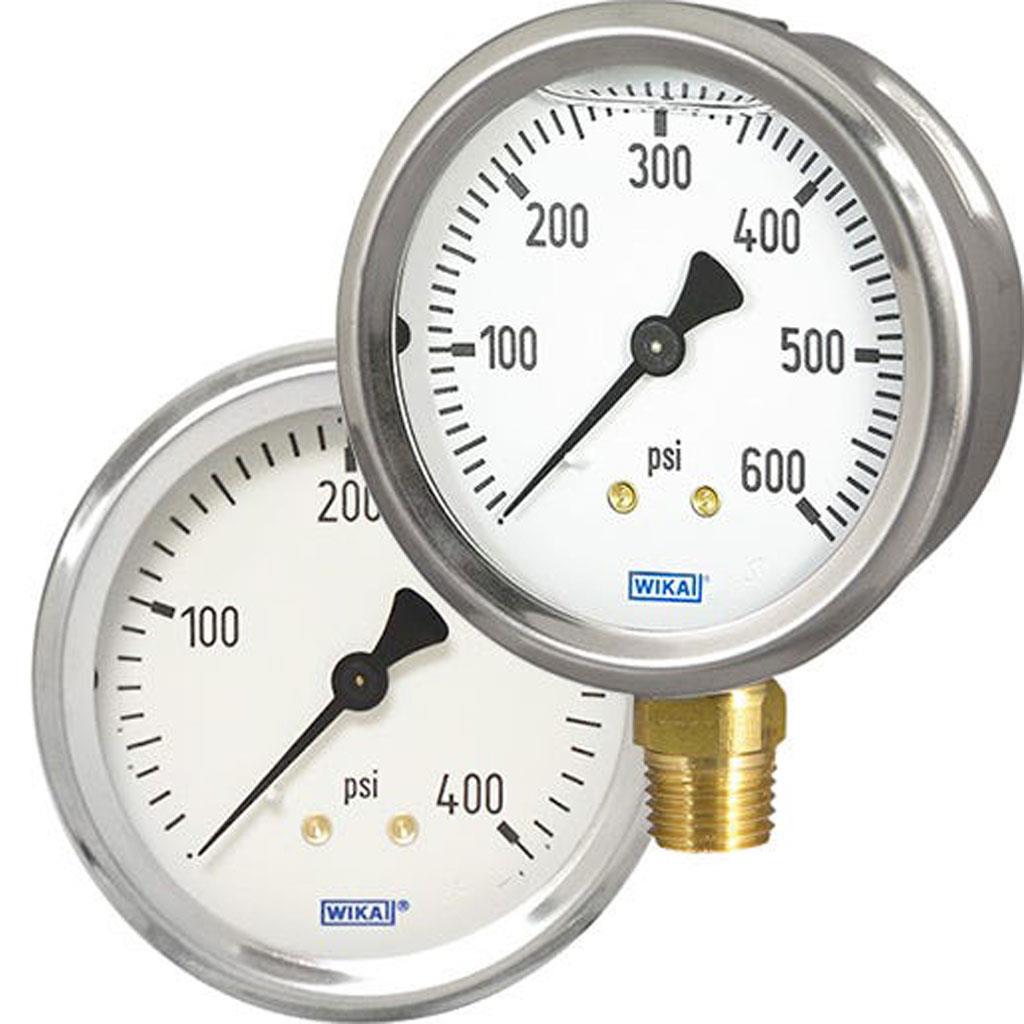

کاربرد ها:
• در نظر گرفته شده برای
شرایط نامطلوبی که در آن ضربان یا لرزش وجود دارد (با پر کردن مایع)
• هیدرولیک و کمپرسور
• مناسب برای محیط های گازی یا مایع که مانعی در سیستم فشار
ندارند.
ویژگی های محصول:
• مقاوم در برابر لرزش و ضربه (با پر کردن مایع)
• متریال استنلس استیل
• رنج فشار تا 15000 psi یا 1000 بار
مشخصات فنی:
طراحی:
ASME B40.100
& EN 837-1
سایزهای موجود:
2”, 2½” & 4” (50, 63 & 100 mm)
کلاس دقت:
2”
& 2½”: ± 2/1/2% of span (ASME B40.100 Grade A)
4”: ± 1% of span (ASME B40.100 Grade 1A)
رنج اندازه گیری:
محدوده فشارهای خلا و ترکیبی تا 200 psi یا 16 بار
رنج فشار از 15 psi (1 بار) تا 15000 psi (1000 بار)
رنج فشار از 15 psi (1 بار) تا 10000 psi (700 بار) - اندازه 2” یا سایر
واحدهای معادل فشار یا حجم
فشار کاری:
2” & 2½”: ثابت: ¾ فشار کل قابل اندازه گیری توسط دستگاه
نوسان: 2/3 فشار کل قابل اندازه گیری توسط دستگاه
زمان کوتاه: فشار کل قابل اندازه گیری توسط دستگاه
4” : ثابت: فشار کل قابل اندازه گیری توسط دستگاه
نوسان: 0.9 برابر مقدار قابل اندازه گیری
توسط دستگاه
زمان کوتاه: 1.3 برابر مقدار قابل اندازه گیری توسط دستگاه
دمای کاری:
محیط: از منفی 40 درجه فارنهایت
تا مثبت 140 درجه فارنهایت (از منفی 40 درجه سانتی گراد تا مثبت 60 درجه سانتی
گراد) – محیط خشک
از منفی 4 درجه فارنهایت تا مثبت 140 درجه فارنهایت (از
منفی 20 درجه سانتی گراد تا مثبت 60 درجه سانتی گراد) – پر شده با گلیسیرین
از منفی 40 درجه فارنهایت تا مثبت 140 درجه فارنهایت (از
منفی 40 درجه سانتی گراد تا مثبت 60 درجه سانتی گراد) – پر شده با سیلیکون
متوسط: حداکثر مثبت 140 درجه فارنهایت (مثبت 60 درجه سانتی
گراد)
خطای دما:
خطای اضافی در هنگام تغییر دما از دمای مرجع 68 درجه
فارنهایت (20 درجه سانتی گراد) برای هر 18 درجه فارنهایت (10 درجه سانتی گراد): بازه
منفی 4/0 تا مثبت 4/0 کمتر یا بیشتر.
حفاظت در برابر هوا:
مقاوم در برابر باد و باران (NEMA 4X / IP 66)
نوع اتصال:
متریال: آلیاژ مس
اتصال از زیر (LM) یا اتصال از وسط و از قسمت پشت (CBM)
اتصال از زیر (LM) یا اتصال از پایین و از قسمت پشت (LBM) - 4”
⅛” NPT, ¼” NPT or ½” NPTمحدود به آچار ABS(2” & 2½”)و آلومینیوم سفید (4”)
بوردون تیوب یا لوله بوردون
2 اینچ (50 میلی متر) ≤ 870 psi یا 60 بار: آلیاژ مس به شکل C
2 اینچ (50 میلی متر) > 870 psi یا 60 بار:
آلیاژ مس مارپیچ
2½ اینچ (63 میلی متر) ≤ 870 psi یا 60 بار: آلیاژ مس به شکل C
2½ اینچ (63 میلی متر) > 870 psi یا 60 بار:
آلیاژ مس مارپیچ
2½ اینچ (63 میلی متر) > 870 psi یا 60 بار:
استنلس استیل مارپیچ
4 اینچ (100 میلی متر) ≤ 1000 psi یا 70 بار: آلیاژ مس به شکل C
4 اینچ (100 میلی متر) ≤ 1000 psi یا 70 بار: استنلس استیل یا فولاد ضد زنگ مارپیچ
قطعه متحرک:
آلیاژ مس
بخش مدرج گیج:
ABS سفید (2”
& 2½”) و آلومینیوم سفید (4”)
عقربه یا نشانگر:
آلومینیوم سیاه
محفظه (کِیس):
304 استنلس استیل یا فولاد ضد زنگ با ونت پلاگ و رینگ کرایمپ استنلس
استیل. مناسب برای پر کردن مایعات.
اتصال محفظه عایق کاری شده با حلقه O، (جنس حلقه O بستگی به نوع
ماده ای دارد که کِیس با آن پر شده است) :
•2½”: حلقه O از جنس EPDMبرای پر کردن کِیس گلیسیرین؛
حلقه O ویتون برای پر کردن کِیس سیلیکونی
•4”: حلقه O از جنس EPDM برای پر کردن کِیس گلیسیرینی یا سیلیکونی؛
حلقه O ویتون برای پر کردن هالوکربن یا فلوئورولوب
شیشه روی صفحه:
پلی کربنات با واشر Buna-N
ماده پر کننده ی محفظه:
گلیسیرین 99.7٪ - مدل 213.53

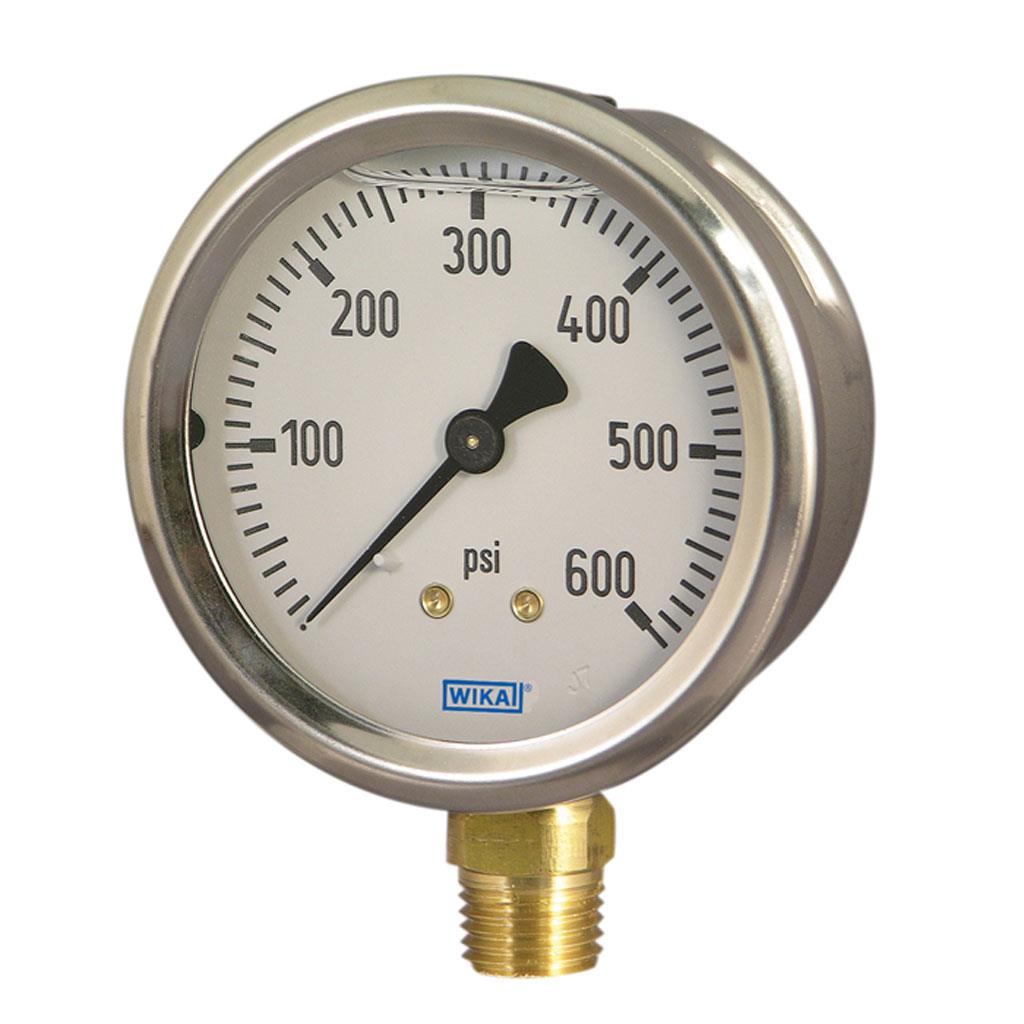

Applications
- Intended for adverse service conditions where pulsating or vibration exists (with liquid filling).
- Hydraulics and compressors
- Suitable for gaseous or liquid media that will not obstruct the pressure system.
Product features
- Vibration and shock resistant (with liquid filling)
- Stainless steel case
- Pressure ranges up to 15,000 psi (1,000 bar)
Specifications
Design
ASME B40.100 & EN 837-1
Sizes
2”, 2½” & 4” (50, 63 & 100 mm)
Accuracy class
2” & 2½”: ± 2/1/2% of span (ASME B40.100 Grade A)
4”: ± 1% of span (ASME B40.100 Grade 1A)
Ranges
Vacuum / Compound to 200 psi (16 bar)
Pressure from 15 psi (1 bar) to 15,000 psi (1,000 bar)
Pressure from 15 psi (1 bar) to 10,000 psi (700 bar) - 2” size or other
equivalent units of pressure or vacuum
Working pressure
2 & 2½”: Steady: ¾ full-scale value
Fluctuating: 2/3 full-scale value
Short time: full-scale value
4”: Steady: full-scale value
Fluctuating: 0.9 x full-scale value
Short time: 1.3 x full-scale value
Operating temperature
Ambient: -40°F to +140°F (-40°C to +60°C) - dry
-4°F to +140°F (-20°C to +60°C) - glycerine filled
-40°F to +140°F (-40°C to +60°C) - silicone filled
Medium: +140°F (+60°C) maximum
Temperature error
Additional error when temperature changes from reference temperature of 68°F (20°C) ±0.4% of span for every 18°F (10°K) rising or falling.
Weather protection
Weather tight (NEMA 4X / IP 66)
Pressure connection
Material: copper alloy
Lower mount (LM) or center back mount (CBM) -
Lower mount (LM) or lo er back mount (LBM) - 4”
⅛” NPT, ¼” NPT or ½” NPT limited to wrench flat area ABS (2” & 2½”) and
white aluminum (4”)
Bourdon tube
2” (50 mm) ≤ 870 psi (60 bar): C-shape copper alloy
2” (50 mm) > 870 psi (60 bar): Helical copper alloy
2½” (63 mm) ≤ 870 psi (60 bar): C-shape copper alloy
2½” (63 mm) > 870 psi (60 bar): Helical copper alloy
2½” (63 mm) > 6,000 psi (400 bar) : Helical stainless steel
4" (100 mm) ≤ 1,000 psi (70 bar): C-shape copper alloy
4" (100 mm) > 1,000 psi (70 bar): Helical stainless steel
Movement
Copper alloy
Dial
White ABS (2” & 2½”) and white aluminum (4”)
Pointer
Black aluminum
Case
304 stainless steel with vent plug and stainless steel crimp ring. Suitable for
liquid filling.
Case connection sealed with O-ring, (O-ring material dependent
on the case fill):
2½”: EPDM O-ring for Glycerine case fill;
Viton O-ring for Silicone fill4”: EPDM O-ring for Glycerine or Silicone case fill;
Viton O-ring for Halocarbon or Fluorolube fill
Window
Polycarbonate with Buna-N gasket
Case fill
Glycerine 99.7% - Type 213.53
